ỨNG DỤNG LĨNH VỰC HÀNG HẢI
CÔNG NGHỆ 3D LASER SCANNING
3D Laser Scanning là việc dùng máy quét 3D để scan một đối tượng hoặc môi trường trong thế giới thực, để thu thập dữ liệu về hình dạng và có thể là đặc tính của vật thể.

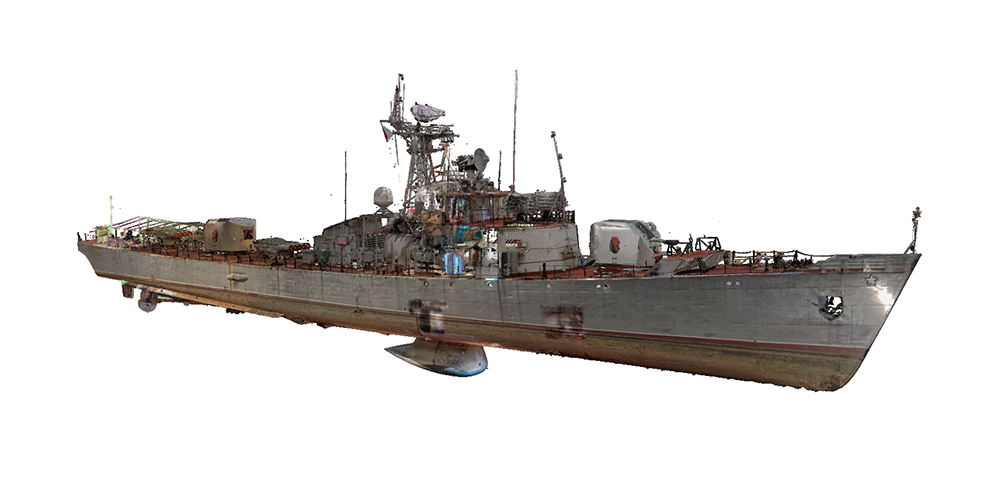

Mục đích của máy quét 3D thường là tạo ra một mô hình 3D. Mô hình 3D này bao gồm các đám mây điểm của các mẫu hình học trên bề mặt của đối tượng. Những điểm này sau đó có thể được sử dụng để ngoại suy hình dạng của đối tượng (một quá trình được gọi là Tái dựng).
Nếu thông tin màu được thu thập tại mỗi điểm, thì màu sắc trên bề mặt của đối tượng cũng có thể được xác định.
Vấn đề gặp phải?
Các tàu hoạt động và đóng mới phải lắp đặt hệ thống quản lý nước dằn đủ tiêu chuẩn được cấp giấy chứng nhận quốc tế về ngăn ngừa ô nhiễm do dầu (IOPP)
Tốn nhiều công sức và thời gian trong việc khảo sát không gian hiện trạng tàu để thay đổi vị trí, lắp đặt các thiết bị trên tàu đặc biệt lắp đặt hệ thống BWTS
Các công việc khảo sát tàu, cảng,... theo phương pháp truyền thống gặp nhiều khó khăn về độ chính và môi trường làm việc khó khăn
Khó khăn trong việc kiểm định các thiết bị được chế tạo như: đường ống, khung kết cấu tàu... trước khi lắp ghép về độ chính xác của các thiết bị
GIẢI PHÁP CỦA CHÚNG TÔI

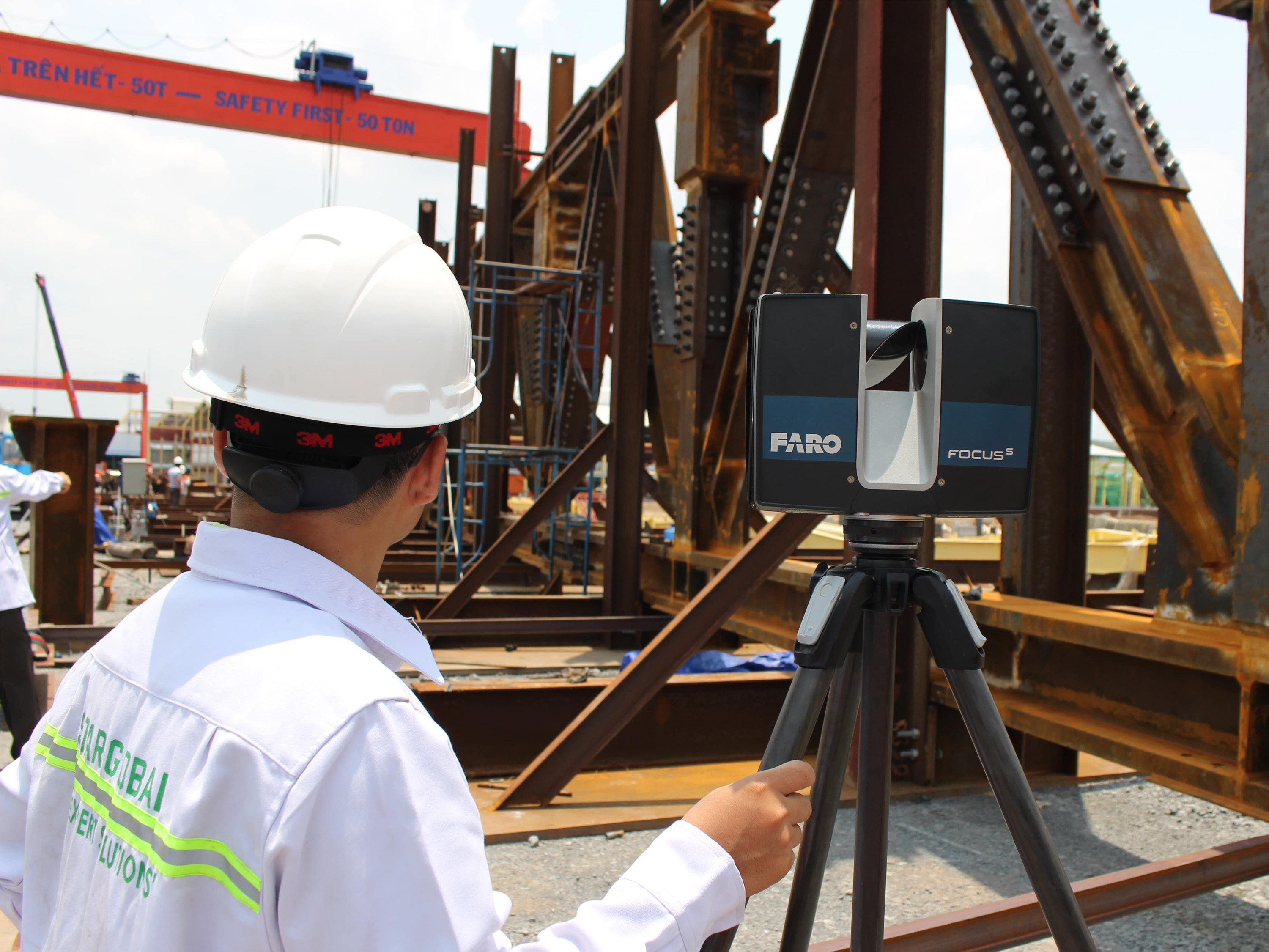

- Sử dụng nghệ tiến tiến trên thế giới Máy quét 3D laser FARO với độ chính xác +-1mm để thu thâp
dữ liệu hiện trạng không gian tàu, các thiết bị trên tàu, đường ống, bồn bể,...
- Quy trình nhanh gọn, an toàn và chính xác, giúp tiết kiệm nhiều thời gian và chi phí cho Khách hàng
Bước
01
LẬP KẾ HOẠCH KHẢO SÁT
Bước
02
xác định vị trí đặt máy quét
Bước
03
tHU THẬP DỮ LIỆU
bằng MÁY QUÉT 3D
Bước
04
XỬ LÝ DỮ LIỆU BẰNG
PHẦN MỀM CHUYÊN DỤNG
Bước
05
thiết kế mô hình, kiểm định
Bước
06
BÀN GIAO KHÁCH HÀNG
ỨNG DỤNG CỦA KHẢO SÁT THỰC TRẠNG TÀU
Dữ liệu thu được đầy đủ, chính xác và chi tiết giúp dễ dàng phát hiện hư hại và lên phương án sửa chữa kịp thời, nhanh chóng và hiệu quả
Sự ăn mòn vỏ tàu, các chi tiết tiếp xúc nước biển, nước sông
Mức độ hư hại bề mặt (vỏ tàu, chân vịt...)
Xác định diện tích và tối ưu hóa cách bố trí các hợp phần tại các khu vực cảng biển, khu vực neo đậu...
Ứng dụng lên mô hình 3d
Kiểm tra xung đột
Kiểm tra xung đột trong quá trình nâng cấp lắp ghép. Ví dụ: bổ sung hệ thống nước dằn theo tiêu chuẩn IMO
QA/QC

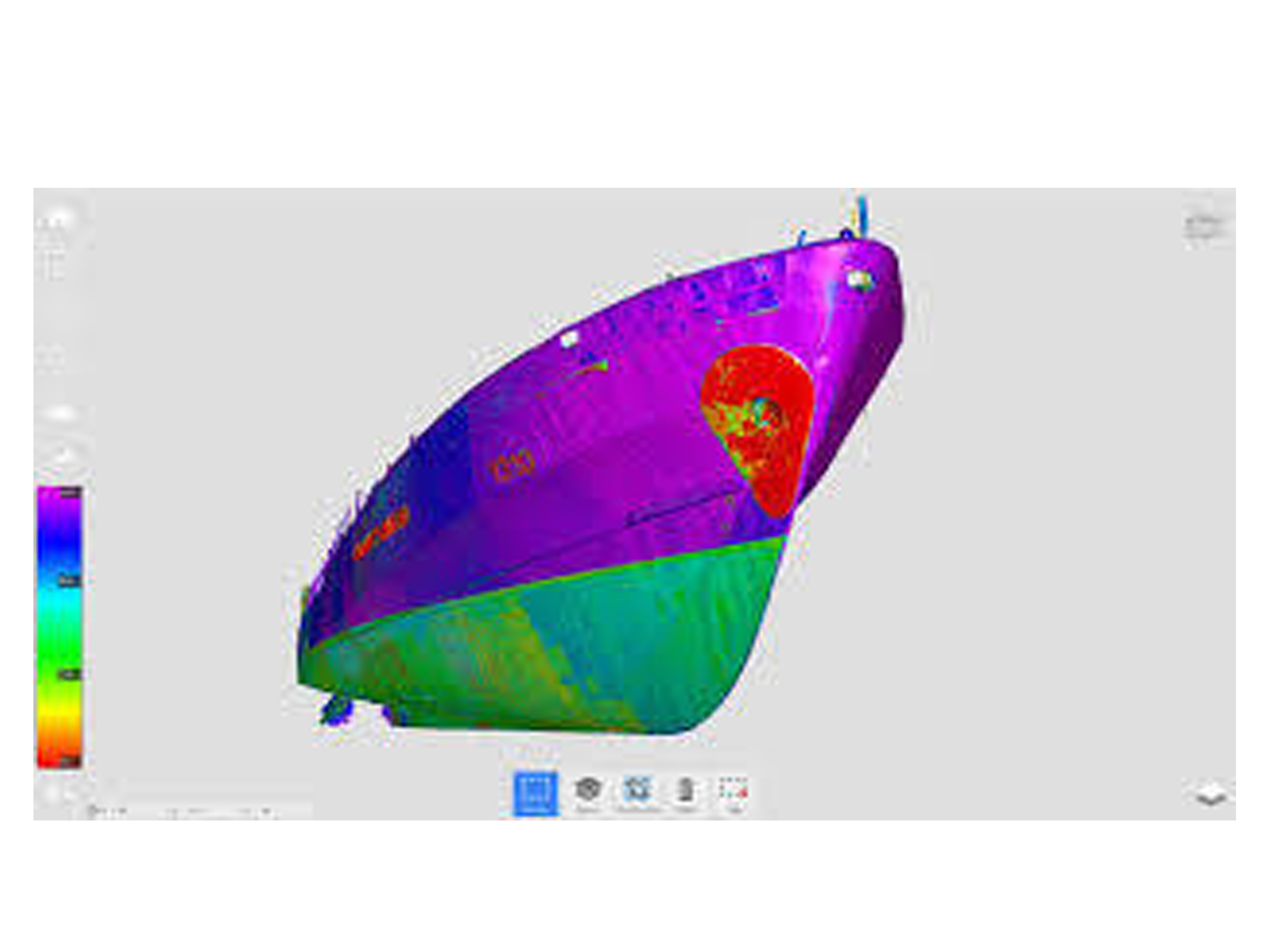

Đánh giá & so sánh hiện trạng thực tế so với thiết kế ban đầu của tàu
Kiểm tra chất lượng
Kiểm định chất lượng công trình qua từng giai đoạn thi công, chế tạo
Giám sát dự án
Công tác theo dõi và báo cáo tiến độ dự án được thực hiện một cách chính xác
Thiết kế ngược & cải tiến thiết kế

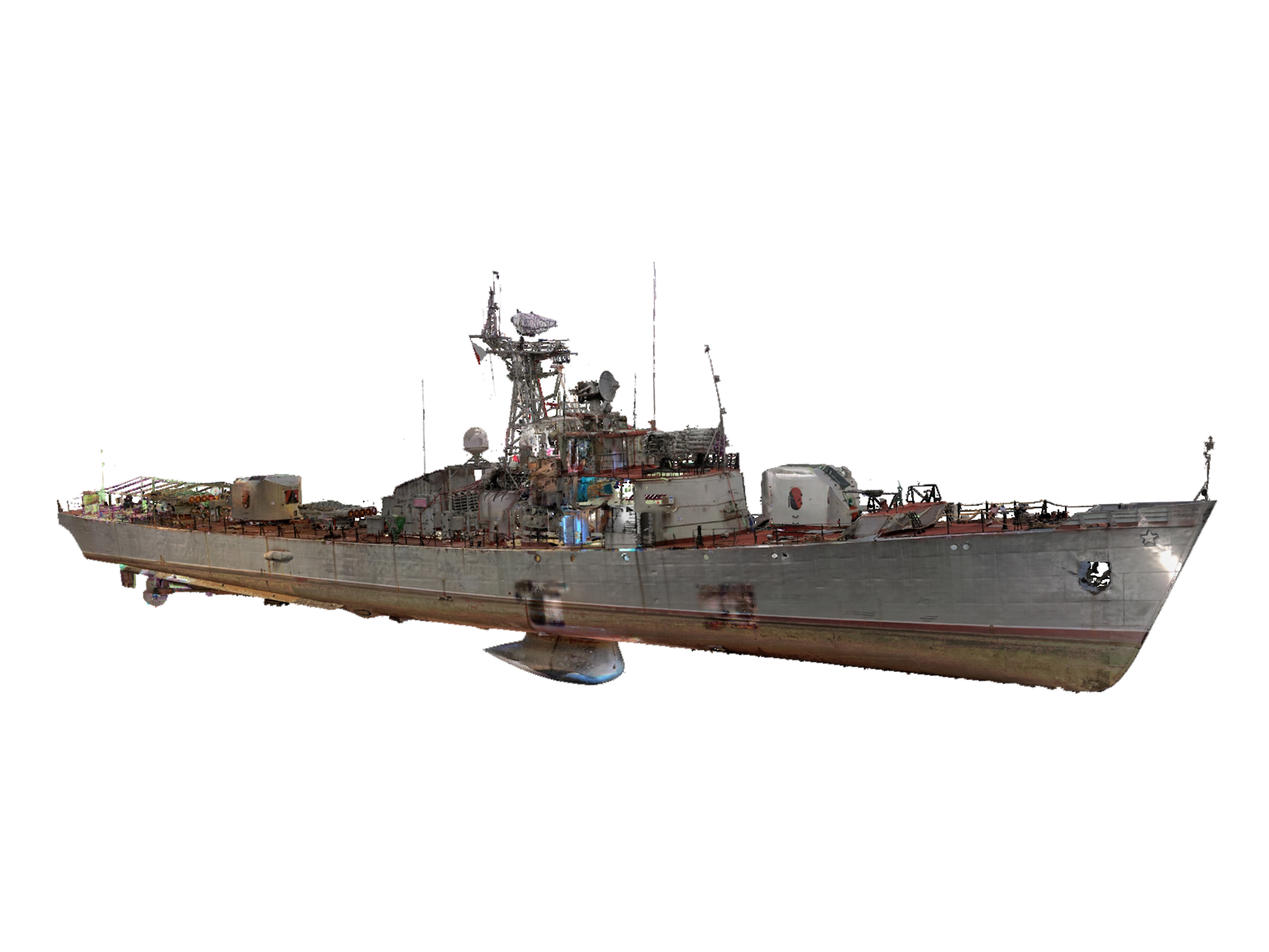

Xây dựng thiết kế ngược dựa trên dữ liệu Point-cloud thu thập thực tế
Lắp ghép mô phỏng

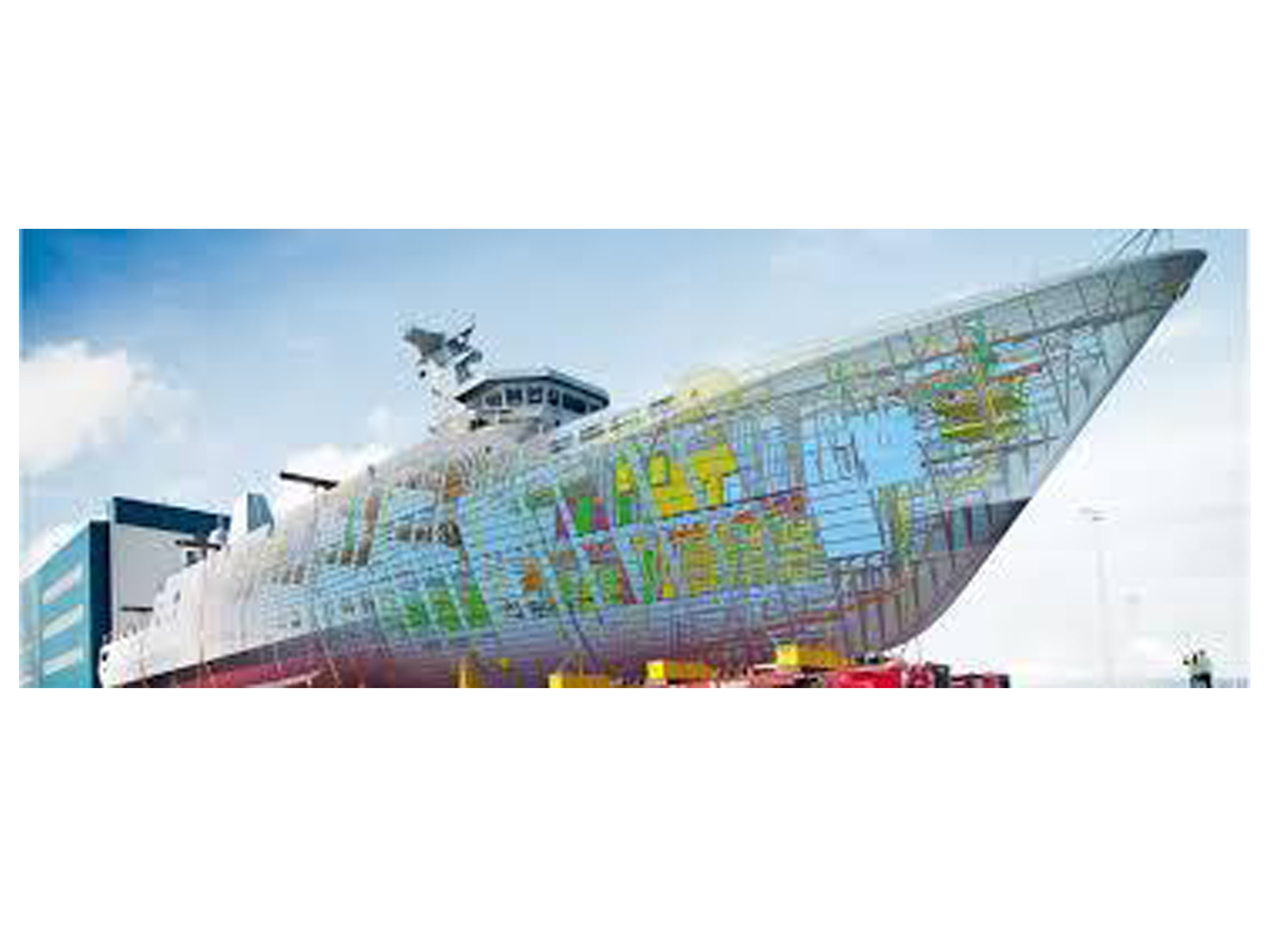

Lắp ghép mô phỏng các kết cấu thân tàu khi sửa chữa để tiết kiệm chi phí dựa trên dữ liệu

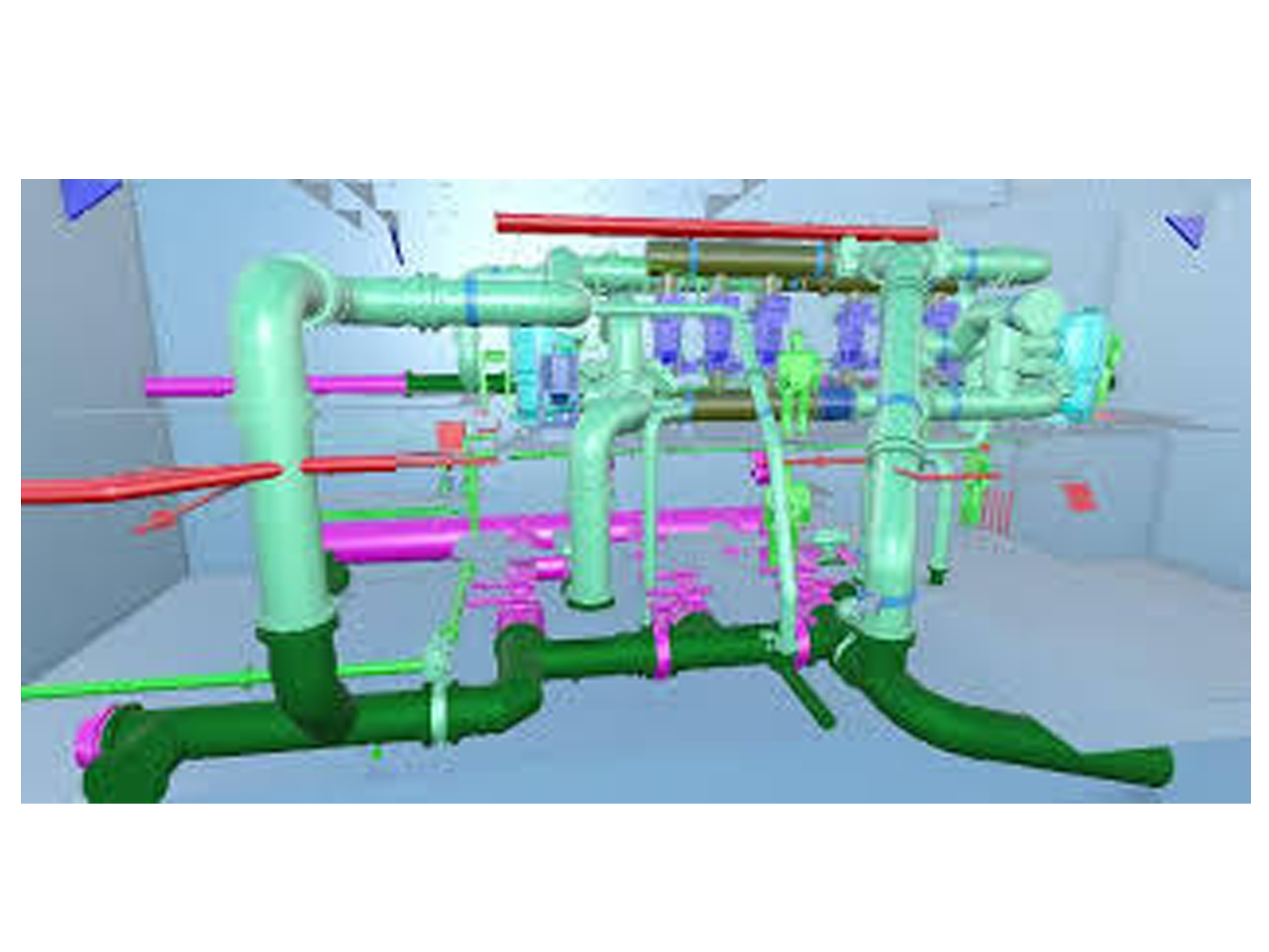

ỨNG DỤNG KHẢO SÁT MÔ PHỎNG LẮP ĐẶT HỆ THỐNG XỬ LÝ NƯỚC DẰN (BWTS)
Lợi ích của việc khảo sát lắp đặt hệ thống xử lý nước dằn (BWTS)
Kiểm tra sai lệch giữa thiết kế và thi công sau lắp đặt
Dựng mô hình hiện trạng (As-built) 3D với tỉ lệ 1:1
Cung cấp dữ liệu đám mây điểm & hình ảnh 360 hỗ trợ trong quá trình thiết kế & thi công
Giảm thiểu ảnh hưởng đến hoạt động của tàu, tiết kiệm thời gian & chi phí
Vấn đề xả thải nước dằn
Ô nhiễm môi trường biển ảnh hưởng đến hoạt động của sinh vật biển
08/09/2017 có hiệu lực
Tàu đóng mới từ 08/09/2017 phải trang bị hệ thống xử lý nước dằn trước khi hoạt động, tàu đóng trước đó phải được kiểm tra và cấp phép quy định
2004 IMO công ước BWM
Các tàu hoạt động và đóng mới phải lắp đặt hệ thống quản lý nước dằn đủ tiêu chuẩn được cấp chứng nhận quốc tế về ngăn ngừa ô nhiễm do dầu (IOPP)
2019-2024
Các tàu đang hoạt động phải lắp đặt, kiểm tra và được cấp giấy phép hoạt động khi có giấy chứng nhận IOPP
LỢI ÍCH CÔNG NGHỆ QUÉT 3D LASER
Thời gian
Thời gian khảo sát, thu thập dữ liệu đầy đủ và nhanh hơn rất nhiều lần so với bất kì phương pháp truyền thống nào
Chia sẻ
Dữ liệu được chia sẻ dễ dàng, chỉ cần scan một lần, sử dụng được rất nhiều lần vào các mục đích khác nhau và tiết kiệm chi phí rất đáng kể
Tăng cường
Chuyển hóa các vấn đề khó khăn, bất khả thi thành các giải pháp thông minh hiệu quả
Nhu cầu
Đáp ứng tốt được nhu cầu khẩn cấp của các khu vực nguy hiểm không cho con người xuất hiện lâu, thời gian gấp rút, đòi hỏi độ chính xác cao
Thiết kế
Nhanh chóng lên phương án thiết kế, mô hình tàu, xác định vị trí máy móc thích hợp trong không gian tàu,...
Quản lý
Số hóa và theo dõi được sự thay đổi của các đối tượng, địa hình theo thời gian do ảnh hưởng bởi các tác nhân ngoại cảnh
Chuẩn hóa
Xây dựng mô hình 3D cho công trình đạt độ chính xác cao so với thực tế tới từng milimet
Trải nghiệm
Mở rộng tối đa góc nhìn trong không gian 360, giúp đưa ra kết quả phân tích phù hợp nhất
Kiểm định
Dữ liệu mô hình đám mây điểm với độ chính xác cao đảm bảo độ tin cậy cho việc kiểm định các kết cấu thi công, chế tạo, các thiết bị trên tàu, ....
DỰ ÁN CỦA CHÚNG TÔI

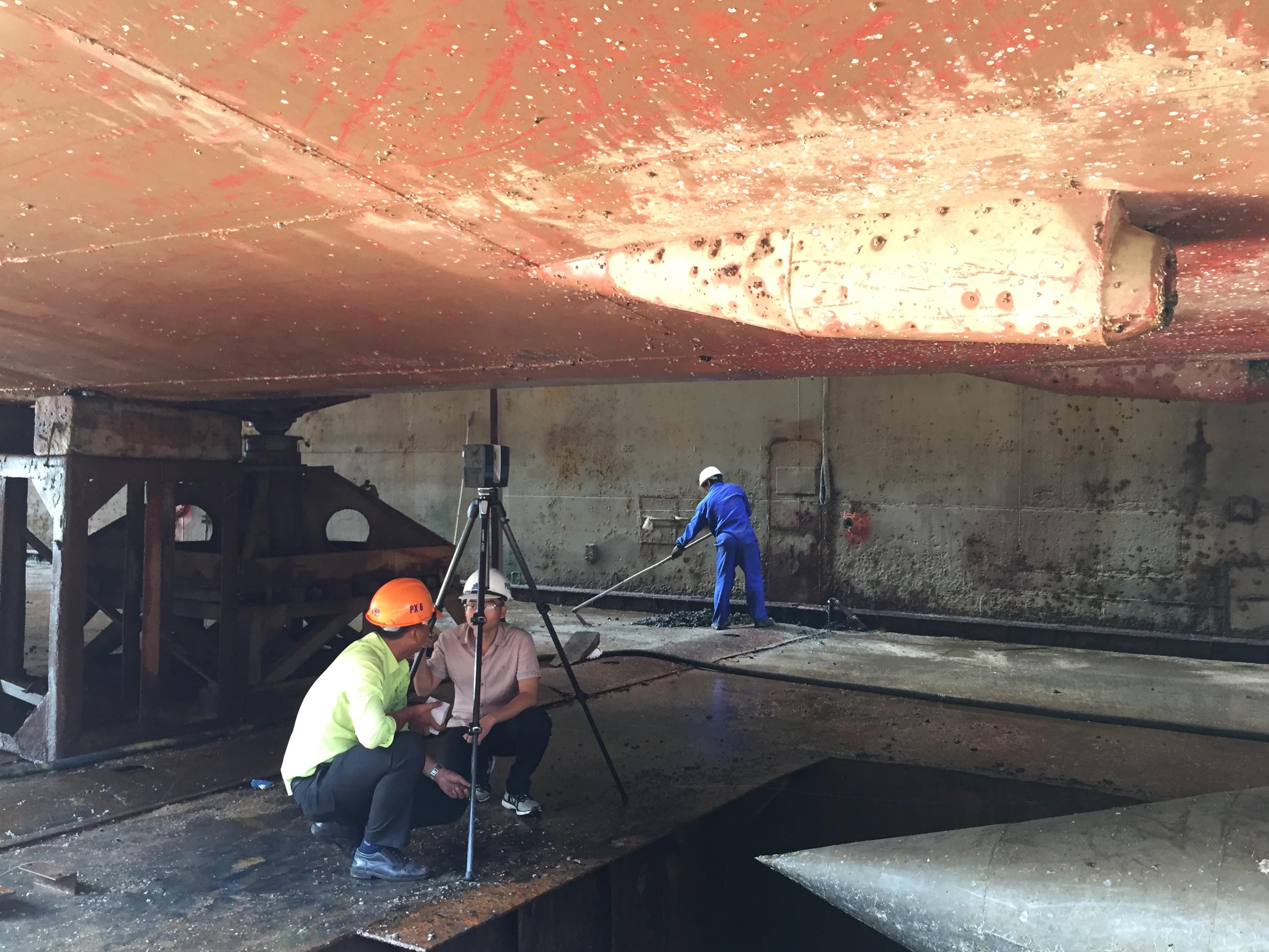

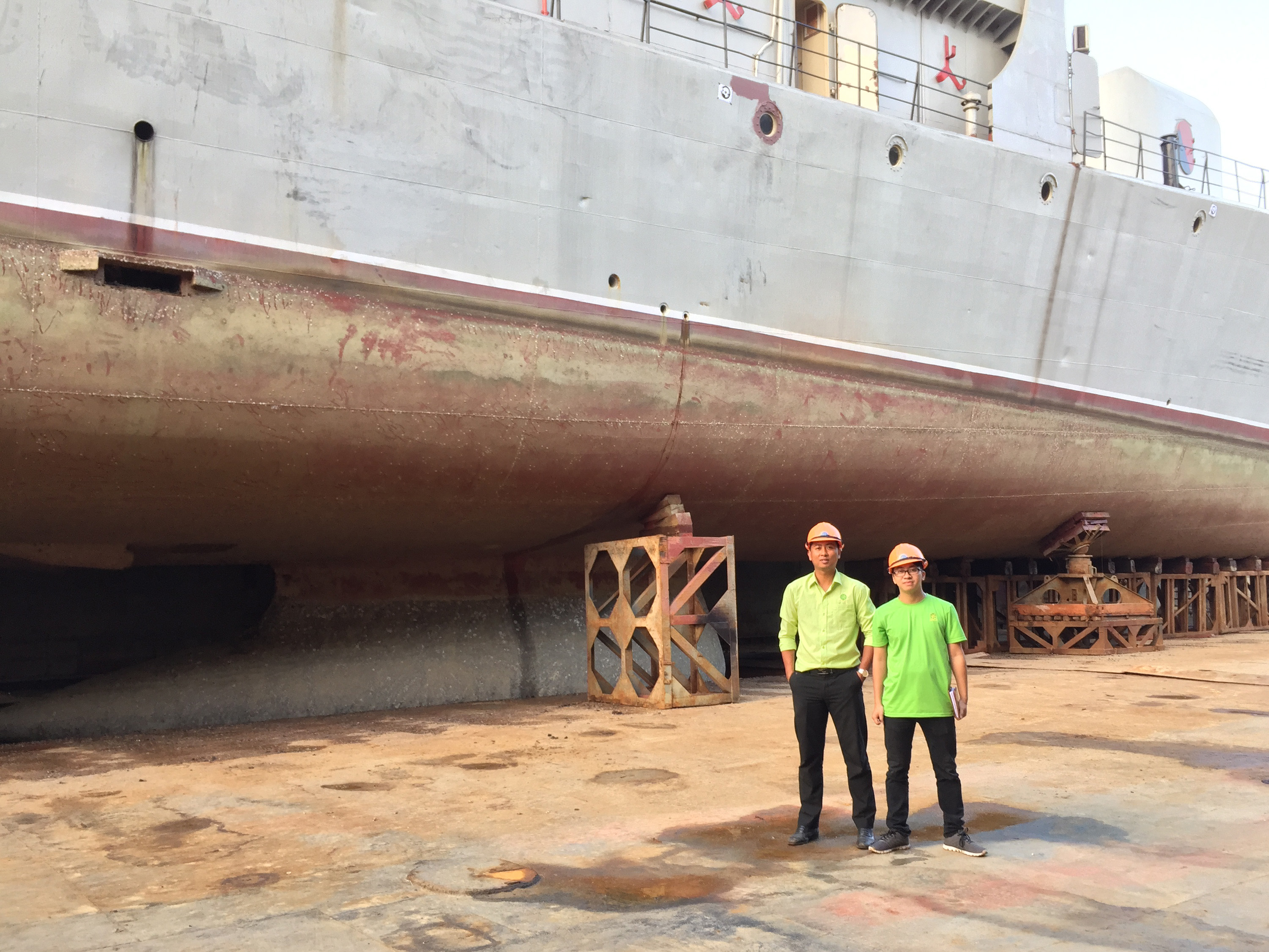

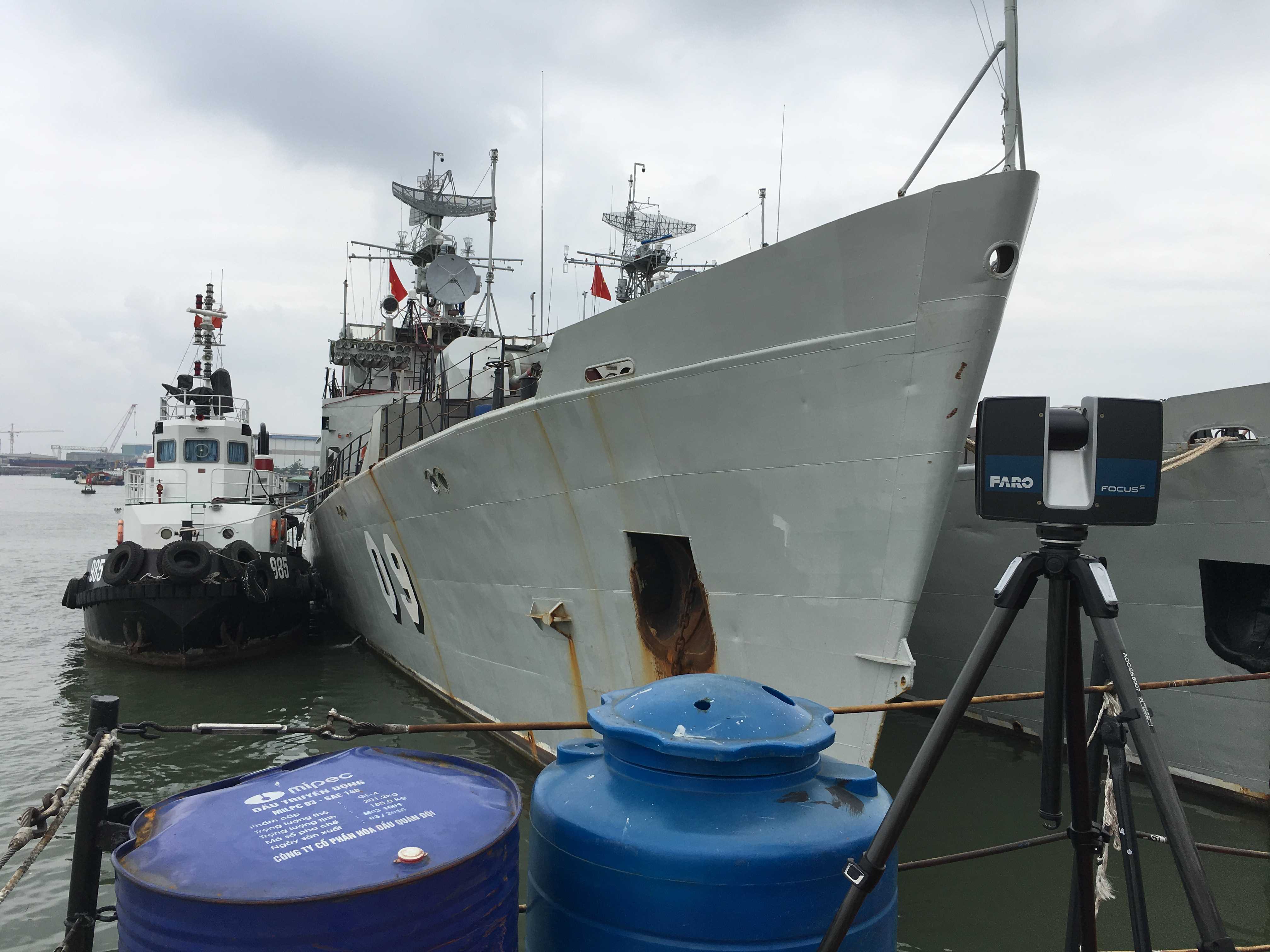

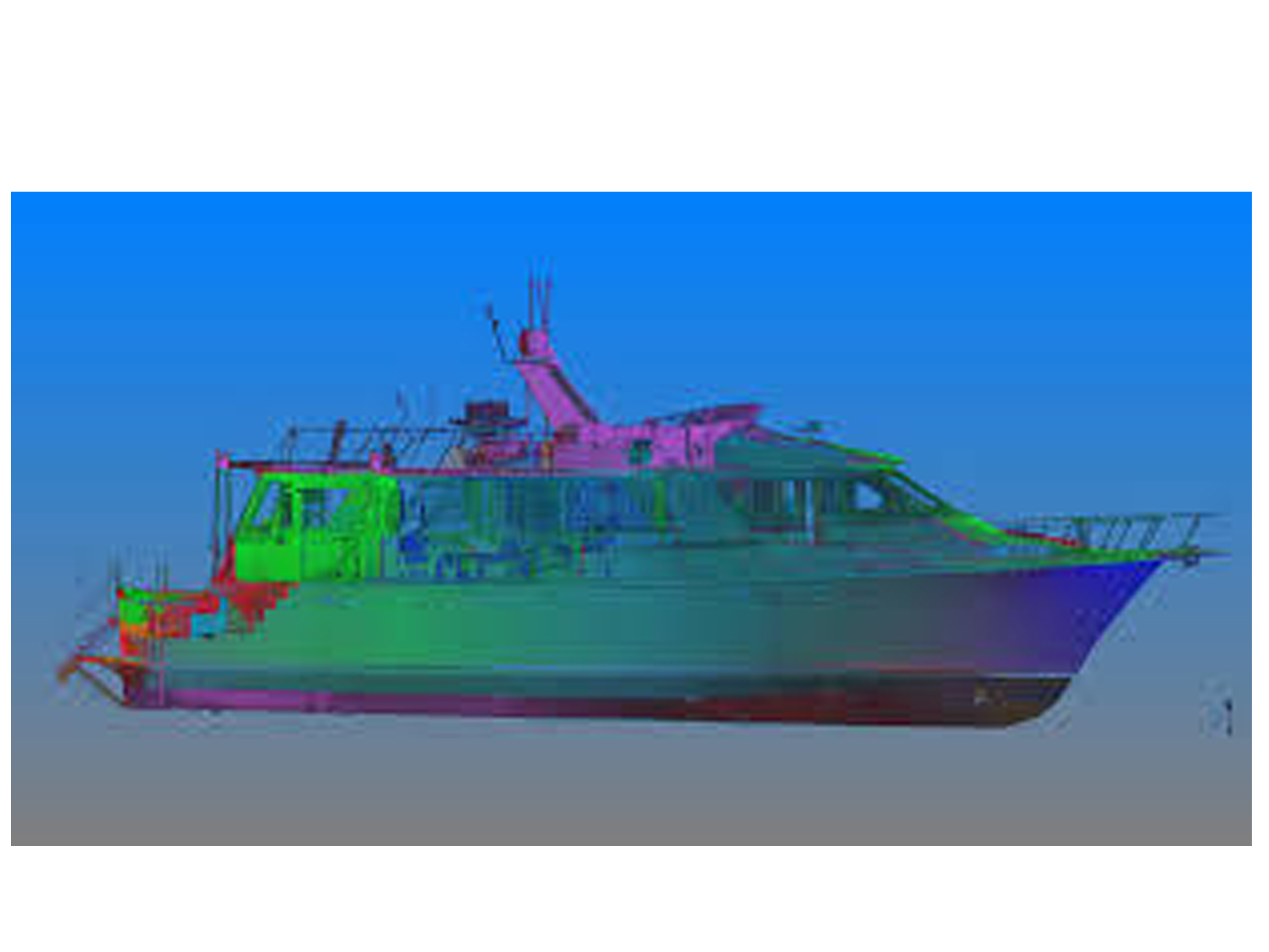

Khảo sát thực trạng tàu và kiểm định bề mặt tàu
- Xác định sự ăn mòn, các tác nhân ăn mòn vỏ tàu
- Xác định độ hư hại bề mặt thiết bị máy tính theo thời gian
- Phân tích xung đột khi tiến hành nâng cấp, cải tạo các hệ thống máy móc, thiết bị của tàu

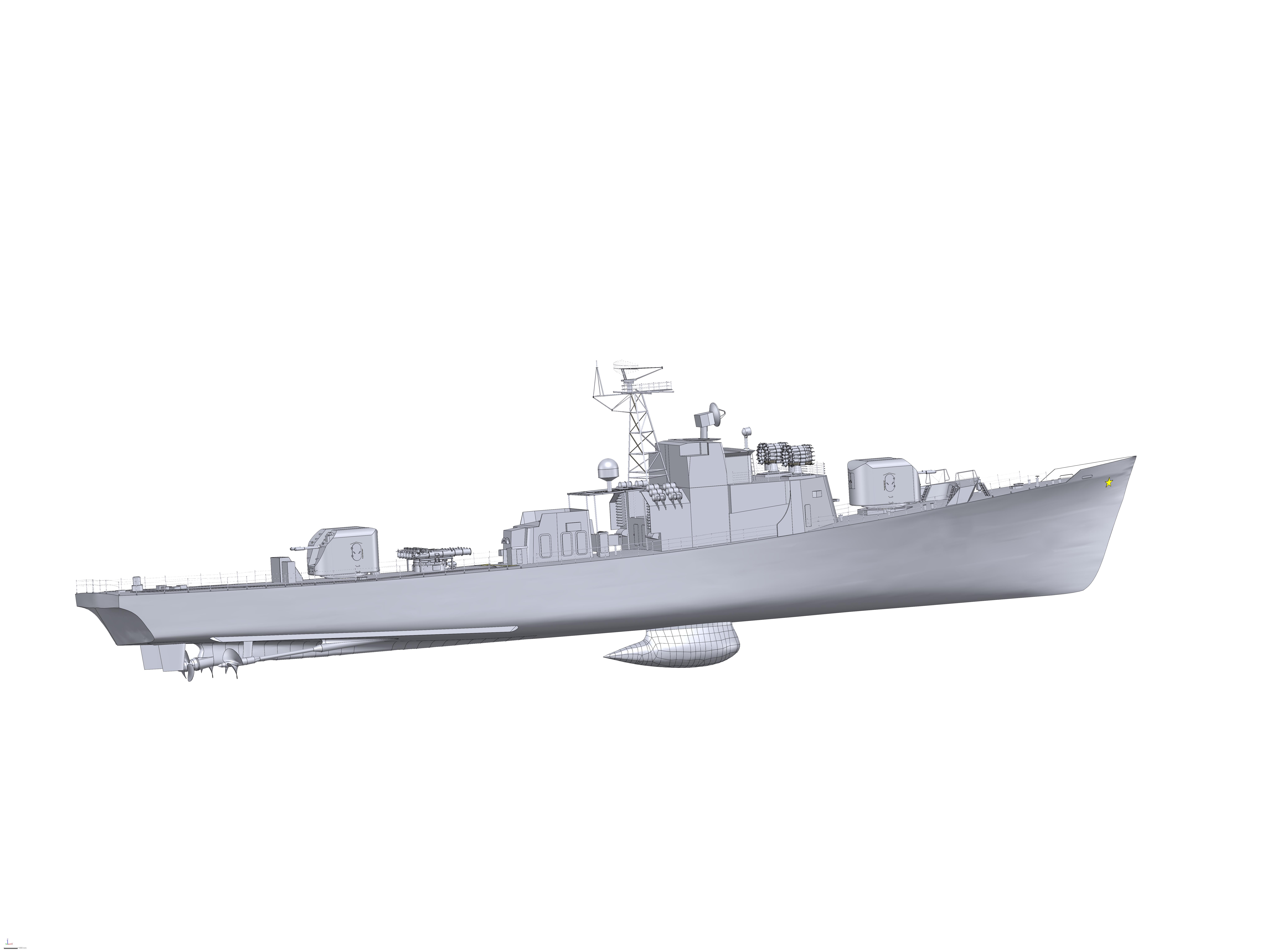

- Khảo sát và xây dựng mô hình 3D cho các con tàu cần cải hoán hoặc mất bản vẽ
